產品名稱：

不銹鋼止回閥

所屬分類：

止回閥系列

產品簡介：

H44W、H44Y 型 PN16~PN250 不銹鋼止回閥適用于壓力 1.6~25MPa 工作溫度-29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。

在線咨詢聯系我們

產品詳情

【產品用途】

【產品特點】

H44W、H44Y 不銹鋼止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。

【性能參數】

型號		H44W-16P~250
工作壓力（MPa）		1.6~25
適用溫度（℃）		≤550
適用介質		弱腐蝕性介質
材料	閥體、閥蓋、閥瓣	鉻鎳鈦不銹鋼
	密封面	本體密封

【主要零件材料】

零件名稱	材料名稱
閥體	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
閥蓋	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
閥板	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
密封面	本體/STL	本體/STL	本體/STL	本體/STL
閥軸	A182 F304	A182 F316	A182 F304L	A182 F316L
墊片	柔性石墨	柔性石墨	柔性石墨	柔性石墨
螺栓	A193 B8	A193 B8M	A193 B8	A193 B8M
螺母	A194 8	A194 8M	A194 8	A194 8M
使用溫度	-46~425℃	-46~425℃	-46~425℃	-46~425℃
適用介質	弱腐蝕性	弱腐蝕性	弱腐蝕性	弱腐蝕性

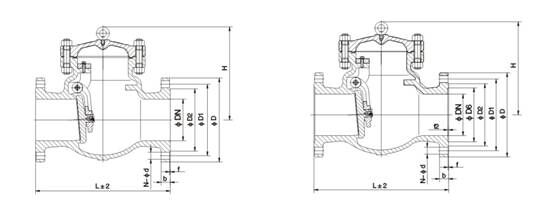

【主要外形和連接尺寸】

公稱通徑 DN	主要外形尺寸和連接尺寸
公稱通徑 DN	L	D	D1	D2	b	Z-d	H
H44W-16P H44W-16R
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44W-25P H44W-25R
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560
